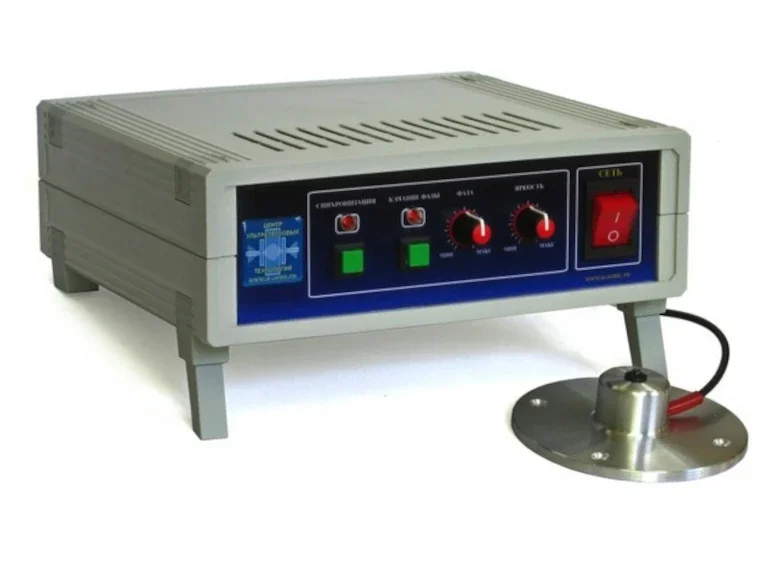

Стробоскоп для измерения амплитуды механических колебаний
Принцип контроля: основан на стробоскопическом эффекте, возникающем в случаях, когда наблюдение предмета осуществляется не непрерывно, а в течение отдельных, периодически следующих один за другим интервалов времени. Применяется для контроля механической амплитуды (размаха) колебаний рабочего окончания ультразвуковых (сварочных, распылительных, и т.д.) аппаратов, работающих в газовой среде.
Контроль амплитуды механических колебаний ультразвуковой частоты методом визуального наблюдения колеблющейся поверхности через микроскоп (в комплект поставки не входит).
Электронный генератор импульсов и система освещения. Внимание - микроскоп в комплект поставки не входит. Рекомендуемая модель микроскопа МБС-10, или аналогичная, предназначенная для наблюдения объемных предметов и имеющая кратность увеличения не менее 56.
| Мощность, ВА, не более | 10 |
|---|---|
| Частота следования управляющих импульсов, кГц | 15-30 |
| Питание от сети переменного тока напряжением, В | 220±22 |
| Амплитуда управляющих импульсов, В | 4-12 |
| Диапазон изменения фазы управляющих импульсов | от –π до +π |
| Габаритные размеры: электронного блока, мм | 220х230х90 |
| Количество источников световых импульсов | 2 |
| Масса электронного блока, кг, не более | 1 |
| Тип источников света | двухцветный светоизлучающий диод |
| Система освещения, мм | ∅100x40 |
