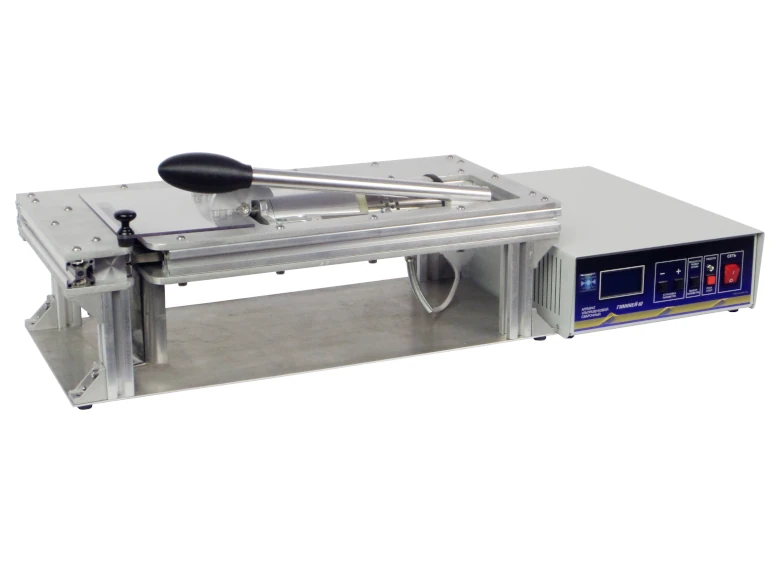

Автоматизированный аппарат ультразвуковой сварки
серии «Гиминей-Л»
‹
›
‹
›
Модель АУСЛ-3/22-ОШ-220
(Вариант исполнения №1)
Назначение
Формирование двух сварочных швов с надрезом между ними для последующего разделения изделий без использования дополнительных режущих инструментов. Максимальная длина двух параллельных формируемых герметизирующих швов шириной 2,5-3 мм не превышает 160 мм.
Комплектация
Пьезоэлектрическая колебательная система с оснасткой для формирования герметичных швов с надрезом, электронный генератор с таймером и регулятором выходной мощности, педаль удаленного запуска.
Оборудование реализовано на базе аппарата ультразвукового сварочного серии «ГИМИНЕЙ-Ш» модель АУС-3/22-ОШ-220. Форма окончания рабочего инструмента и сварочной опоры выполнены таким образом, что позволяют сформировать одновременно два герметичных сварных шва и надрез между ними.
Процесс ультразвуковой сварки полностью механизирован, что позволяет не только обеспечить стабильное высокое качество сварного шва при сварке разнообразных листовых материалов, но и исключить использование дорогостоящего пневматического оборудования.
Оборудование реализовано на базе аппарата ультразвукового сварочного серии «ГИМИНЕЙ-Ш» модель АУС-3/22-ОШ-220. Форма окончания рабочего инструмента и сварочной опоры выполнены таким образом, что позволяют сформировать одновременно два герметичных сварных шва и надрез между ними.
Процесс ультразвуковой сварки полностью механизирован, что позволяет не только обеспечить стабильное высокое качество сварного шва при сварке разнообразных листовых материалов, но и исключить использование дорогостоящего пневматического оборудования.
Другие варианты исполнения:
1
2
Технические характеристики:
| Мощность, ВА, не более | 3000 |
|---|---|
| Частота ультразвуковых колебаний, кГц | 20±2,0 |
| Питание от сети переменного тока напряжением, В | 220±22 |
| Габаритные размеры: электронный генератор, мм | 430х290х115 |
| Время непрерывной работы, ч | 8 |
| Амплитуда колебаний рабочего инструмента, мкм, не менее | 50 |
| Толщина свариваемых листовых материалов, мм | 0,1 - 2,0 |
| Размер формируемого шва (длина/ширина), мм, не более | 2 шт. по 2,5(3,0)х160 |
| Габаритные размеры: механический блок, мм | 550х600х300 |
Цена с НДС
900 000 ₽
