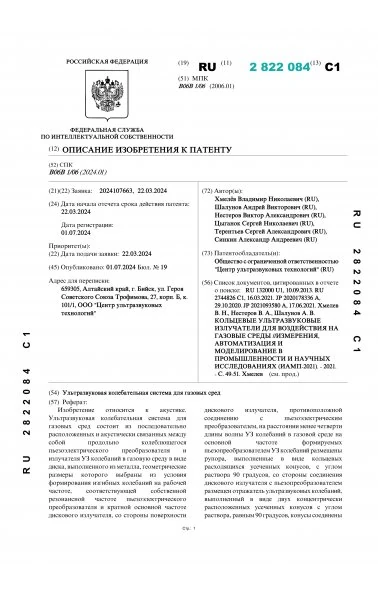

Ультразвуковая колебательная система для газовых сред (2822084)

Изобретение относится к области акустики. Технический результат изобретения – возможность создания в газовых средах ультразвуковых колебаний высокой интенсивности для реализации различных технологических процессов, разрушения дымов при пожарах и для передачи информационных сигналов на большие расстояния. Созданная ультразвуковая колебательная система для газовых сред состоит из последовательно расположенных и акустически связанных между собой продольно колеблющегося пьезоэлектрического преобразователя и излучателя УЗ колебаний в газовую среду в виде диска, выполненного из металла, геометрические размеры которого выбраны из условия формирования изгибных колебаний на рабочей частоте, соответствующей собственной резонансной частоте пьезоэлектрического преобразователя и кратной основной частоте дискового излучателя, со стороны поверхности дискового излучателя, противоположной соединению с пьезоэлектрическим преобразователем, на расстоянии менее четверти длины волны УЗ колебаний в газовой среде на основной частоте формируемых пьезопреобразователем УЗ колебаний размещены рупора, выполненные в виде кольцевых расходящихся усеченных конусов, с углом раствора 90 градусов, со стороны соединения дискового излучателя с пьезопреобразователем размещен отражатель ультразвуковых колебаний, выполненный в виде двух концентрически расположенных усеченных конусов с углом раствора, равным 90 градусов, конусы соединены между собой и прикреплены в месте соединения к корпусу пьезопреобразователя.
