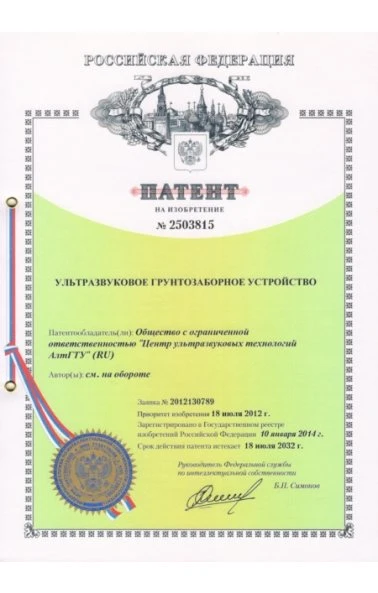

Ультразвуковое грунтозаборное устройство (2503815)

Изобретение относится к космической технике, а именно к устройствам для забора проб грунта, например замерзших кусков льда и т.п., и может быть использовано при изучении планет, комет и других небесных тел. Ультразвуковое грунтозаборное устройство предназначено для сверления грунта на глубины до 2-х метров со скоростью до 20 мм/мин с целью забора образцов без изменения состава за один проход. Грунтозаборное устройство состоит из ультразвуковой колебательной системы с рабочим инструментом, ультразвукового генератора и системы управления. Ультразвуковой генератор и система управления закреплены на космическом посадочном модуле. На волноводе ультразвуковой колебательной системы установлен каркас, на котором закреплены термоизолированные контейнеры для забора образцов грунта с поворотным механизмом открытия/закрытия, термоаккумуляторы и пассивная система термостабилизации. Ультразвуковая колебательная система оснащена датчиком температуры грунтозаборных контейнеров, соединенным с системой управления грунтозаборного устройства. Выбор размеров каждого последующего элемента ультразвуковой колебательной системы осуществляется из условия обеспечения соответствия с резонансной частотой пьезоэлектрического преобразователя. Изобретение способно обеспечить забор образцов грунта без термического разрушения и испарения летучих компонентов.
