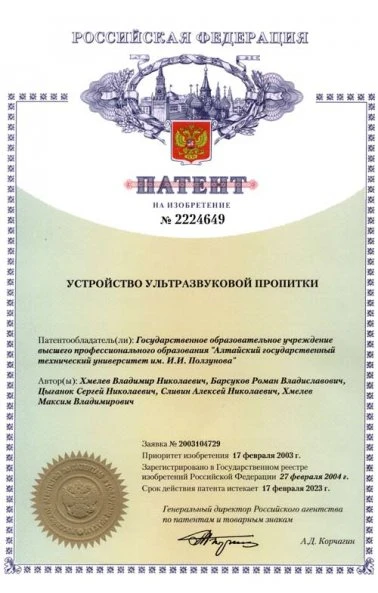

Устройство ультразвуковой пропитки (2224649)

Изобретение относится к устройствам пропитки волокнистых наполнителей различными полимерными связующими и может быть использовано в производстве изделий из волокнистых композиционных материалов (стеклопластиков, органопластиков, углепластиков). Устройство ультразвуковой пропитки наполнителя связующим включает в себя ванну со связующим, прижимные ролики для перемещения наполнителя вдоль дна ванны. Ультразвуковая колебательная система состоит из преобразователя электрических колебаний в ультразвуковые, концентратора механических колебаний и рабочего инструмента. Последний выполнен в виде пластины со скругленными краями, имеющей криволинейную излучающую рабочую поверхность. Ультразвуковая колебательная система размещена над ванной со связующим с обеспечением возможности расположения акустической оси колебательной системы под углом к поверхности связующего в ванне. Часть рабочего инструмента расположена над поверхностью связующего. Техническим результатом является увеличение содержания связующего и повышение прочности конечного продукта.
