Ультразвуковая пайка пластика

Ручные паяльники для сварки и ремонта пластиковых деталей и полимерных лент — без клея и термофена

Запросить консультацию
20–40 кГц Частота колебаний
20–70 мкм Амплитуда
0,1–3 секунды Время сварки

Проблемы и решения

Традиционные методы ремонта и соединения пластика создают проблемы, с которыми регулярно сталкиваются мастера и технологи:

Клей и растворители не дают прочного шва на полимерных лентах

Ультразвуковой паяльник сваривает ленту внахлёст за секунды — шов монолитный, без химии и нагрева всего изделия

Термофен перегревает материал, лента коробится и теряет прочность

Ультразвуковая пайка разогревает только зону контакта. Остальной материал остаётся холодным — никакой деформации

Треснувший пластиковый корпус — деталь под замену целиком

Ультразвуковой паяльник восстанавливает трещины и сколы. Замена детали не требуется — ремонт за минуты

Стандартный паяльник не берёт полипропилен и полиэтилен

Ультразвуковой паяльник работает с PP, PE, ABS, ПВХ, нейлоном и полиуретаном. Один инструмент для большинства пластиков

Преимущества

Ультразвуковая пайка даёт ряд преимуществ перед термопаяльником, клеем и термофеном:

  • Ручной формат

    Паяльник весит 0,5–1,5 кг, работает от генератора. Можно взять на выезд, работать на весу, подлезть в труднодоступное место.

  • Мгновенная готовность

    Включил — паяешь. Нет разогрева жала 2–3 минуты как у термопаяльника. Ультразвук работает сразу.

  • Без расходников

    Не нужен припой, флюс, клей или растворитель. Сварка идёт за счёт плавления самого материала.

  • Широкая совместимость

    PP, PE, ABS, ПВХ, нейлон, полиуретан, поликарбонат. Сварка разнородных пластиков при совместимости температур.

  • Чистый шов

    Без обугливания, наплывов и запаха гари. Шов эстетичный, не требует зачистки.

  • Низкое энергопотребление

    Генератор 100–500 Вт от розетки 220 В. За смену расходует электричества на 30–80 рублей.

Области применения

Ультразвуковые паяльники востребованы в четырёх основных направлениях:

  • Ремонт пластиковых изделий

    Восстановление корпусов, бамперов, панелей, контейнеров и ящиков без замены детали.

  • Сварка полимерных лент

    Соединение ПУ, ПВХ и полиэфирных лент на конвейерах, в упаковке и такелаже.

  • Автосервис

    Ремонт бамперов, решёток радиатора, пластиковых элементов салона и креплений.

  • Мелкосерийная сборка

    Точечная сварка пластиковых узлов, фиксация втулок и вставок при выпуске малых партий.

Как работает ультразвуковая пайка

Ультразвуковой паяльник состоит из генератора и ручного инструмента с пьезокерамическим преобразователем. Генератор подаёт высокочастотный сигнал, преобразователь превращает его в механические колебания частотой 20–40 кГц. Насадка (сонотрод) колеблется с амплитудой 20–70 мкм и передаёт вибрации в зону контакта.

При контакте колеблющейся насадки с пластиком возникает трение, которое локально разогревает материал до пластического состояния. Оператор ведёт насадку вдоль шва — материал плавится, перемешивается и мгновенно застывает, формируя монолитное соединение. В отличие от термопаяльника, здесь нет нагретого жала: инструмент остаётся холодным, греется только зона шва.

Сравнение: ультразвуковая пайка, термопаяльник и клей

Параметр Ультразвуковая пайка Термопаяльник Клеевое соединение
Время разогрева 0 с (мгновенный старт) 2–5 мин 0 с
Время соединения Секунды Секунды 10–120 мин
Обугливание Нет Часто Нет
Расходники Нет Припой, насадки Клей, праймер
Сварка PP и PE Да Нет (не прилипает) Специальный клей
Запах, дым Нет Часто Растворители

Ультразвуковая пайка — единственный ручной метод, который мгновенно соединяет полипропилен и полиэтилен без обугливания и расходных материалов.

Видеоматериалы

Демонстрация работы оборудования в реальных условиях

Точечная ультразвуковая сварка различных материал…

Точечная ультразвуковая сварка - АУС-0,4/44-ОМЛн

Аппарат для формирования сварного соединения коль…

Установка для сварки протяженных швов - АУСЛ-1/22…

Сварка емкости для ВИТ-терапии - АУСЛ-3/22-ОШ-220…
Больше видео на нашем канале

Рекомендуемое оборудование

Доступны модели мощностью 100–500 Вт с частотой 20 или 30 кГц. Частота подбирается под материал: 20 кГц — для толстостенных деталей и тугоплавких пластиков, 30 кГц — для тонкостенных и мягких. В комплекте — набор насадок для разных типов швов.

Ультразвуковой технологический аппарат серии «Гиминей-ультра»
Модель АУС-0,1/36-ОМЛн
Шовно-шаговое (в виде заклепки декоративной формы) соединение листовых термопластичных материалов (например, конвейерной ленты, ленты пометоудаления …
200 000 ₽

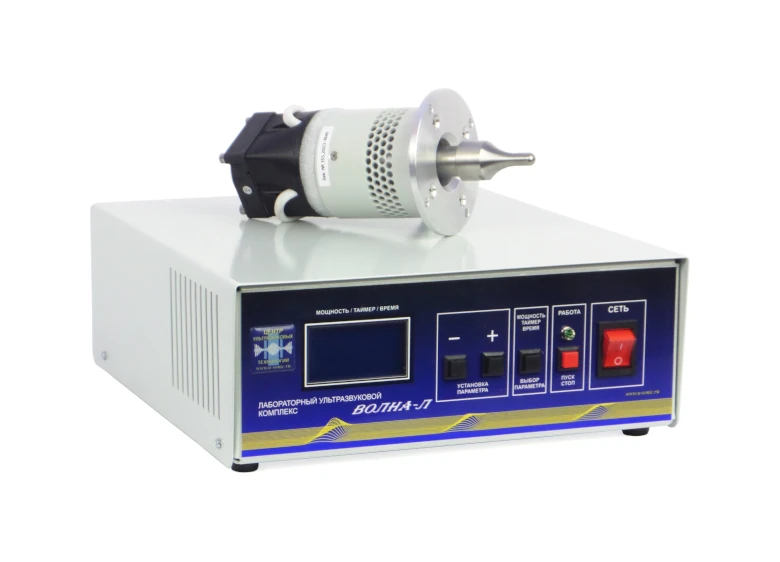

Ультразвуковой технологический аппарат серии «Гиминей-ультра»
Модель АУС-0,1/60-ОМ
Формирование непрерывных швов при соединении листов или тонких пленок из термопластичных материалов.
450 000 ₽
Ультразвуковой технологический аппарат серии «Гиминей-ультра»

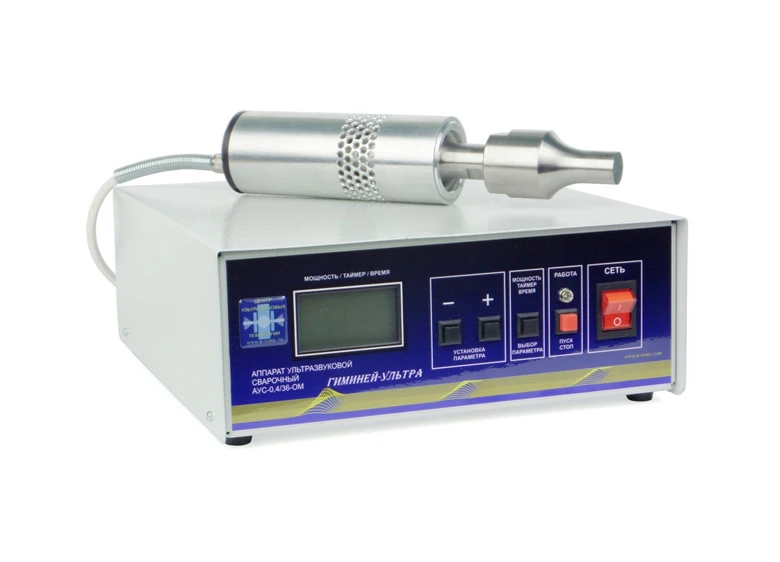

Модель АУС-0,4/22-ОМЛн
Шовно-шаговое (в виде заклепки декоративной формы) соединение листовых термопластичных материалов (например, конвейерной ленты, ленты пометоудаления …
250 000 ₽
Ультразвуковой технологический аппарат серии «Гиминей-ультра»
Модель АУС-0,4/36-ОМ
Соединение пленочных термопластичных материалов (например, нетканные материалы, полимерные пленки для упаковки пищевых продуктов, колбасные петли и т…
450 000 ₽
Ультразвуковой технологический аппарат серии «Гиминей-ультра»
Модель АУС-1/22-ОМ
Точечная сварка изделий из термопластичных материалов.
430 000 ₽
Ультразвуковой технологический аппарат серии «Гиминей-Ш»

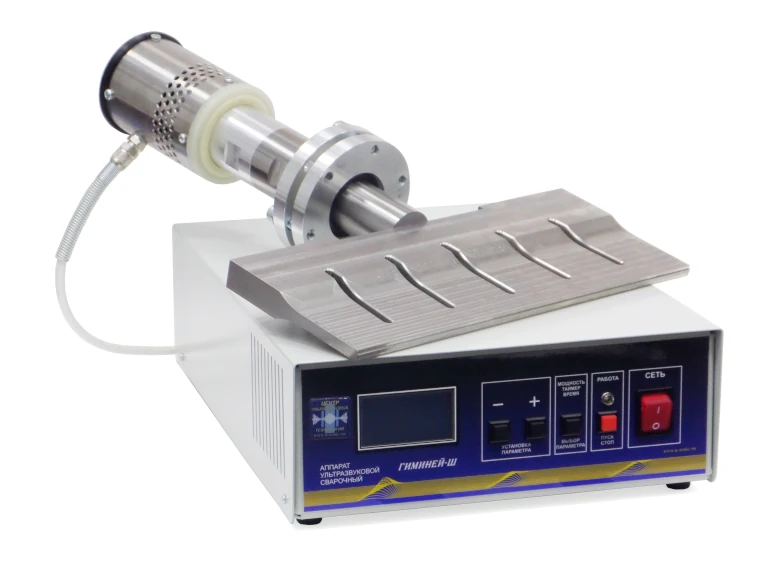

Модель АУС-3/22-ОШ-320
Изготовление георешетки, упаковка сыпучих и жидких продуктов в мешки из полимерных материалов, а так же сварка и герметизация различных изделий из ли…
750 000 ₽
Перейти в каталог

Научные материалы

Монографии, публикации, патенты, лекии и результаты научно-исследовательских работ по данной технологии.

Многофункциональные ультразвуковые аппараты и их применение в условиях малых производств, сельском …

Хмелёв В.Н., Попова О.В. 160 стр.

Применение ультразвука высокой интенсивности в промышленности

В.Н. Хмелев, А.Н. Сливин, Р.В. Барсуков, С.Н. Цыг… 203 стр.

Ультразвуковая сварка термопластичных материалов

В.Н. Хмелев, А.Н. Сливин, А.Д. Абрамов, С.С. Хмел… 281 стр.

Ультразвук. Аппараты и технологии

В.Н. Хмелев, А.В. Шалунов, С.С. Хмелев, С.Н. Цыга… 688 стр.
Все монографии

Контроль качества шва, формируемого при ультразвуковой сварке термопластичных материалов

Хмелев В.Н., Сливин А.Н., Абрамов А.Д., Вакар М.Е.

Развитие технологии и создание оборудования ультразвуковой сварки георешеток

Хмелев В.Н., Хмелев С.С., Сливин А.Н., Абрамов А.…

Автоматизация процесса ультразвуковой сварки термопластичных материалов

Хмелев В.Н., Генне Д.В., Абраменко Д.С., Хмелев С…

Совершенствование технологии и создание аппаратов для ультразвуковой сварки

Хмелев В.Н., Сливин А.Н., Абрамов А.Д.

Аппараты для ультразвуковой сварки

Хмелев В.Н., Сливин А.Н., Барсуков Р.В., Цыганок …
Все публикации

Устройство карусельного типа для ультразвуковой сварки изделий из термопластичных материалов (15151…

№151518 Хмелев В.Н.; Хмелев С.С.; Хмелев М.В.; Генне Д.В.…

Устройство конвейерного типа для ультразвуковой сварки изделий из термопластичных материалов (13237…

№132370 Хмелев Владимир Николаевич, Хмелев Сергей Сергеев…

Устройство ультразвуковой сварки изделий по сложному контуру (142905)

№142905 Хмелев Владимир Николаевич, Хмелев Сергей Сергеев…

Программа управления процессом ультразвуковой сварки термопластичных материалов (2010617782)

№2010617782 Барсуков Роман Владиславович, Сливин Алексей Нико…
Все патенты

Ультразвуковая сварка крышки и изделия из ПВД

Исследование параметров ультразвуковой сварки деталей из полиэтилена высокого давления. Оптимизация…
Все результаты НИР

Что такое ультразвук. Как он создается и применяется

PDF RU EN

Ультразвуковые приборы промышленного назначения

PDF RU EN

Особенности ультразвуковых аппаратов различного назначения

PDF RU EN
Все лекции

Часто задаваемые вопросы

Ответы на частые вопросы при выборе и использовании ультразвукового паяльника:

Чем ультразвуковой паяльник отличается от термопаяльника?
Термопаяльник разогревает жало до 300–500°C и плавит материал внешним теплом — долгий разогрев, риск перегрева, обугливание. Ультразвуковой паяльник генерирует трение в зоне контакта через колебания 20–40 кГц — разогрев мгновенный, только в шве, без обугливания. Материал вне шва остаётся холодным.
Какие материалы паяет ультразвуковой паяльник?
Все термопласты: полипропилен, полиэтилен, ABS, ПВХ, нейлон, поликарбонат, полиуретан, оргстекло. Возможна сварка совместимых разнородных пластиков. Термореактивные пластмассы и силиконы не свариваются.
Нужна ли подготовка поверхности перед пайкой?
Поверхность должна быть сухой и очищенной от масла, жира и силикона. Дополнительная механическая подготовка (зашкуривание) не требуется — ультразвук сам разрушает оксидный слой и микрозагрязнения в зоне шва.
Как долго служит насадка паяльника?
Сменный сонотрод (насадка) служит 300 000–500 000 циклов при работе с неабразивными материалами. При пайке стеклонаполненных пластиков ресурс сокращается до 100 000–200 000 циклов. Замена насадки — 2–3 минуты, специального инструмента не требуется.
Можно ли паять толстостенные детали?
Ручной паяльник эффективен для толщин до 3–5 мм на сторону при сварке внахлёст. Для более толстых деталей требуется настольный пресс. Конкретную толщину для вашего материала уточним при подборе оборудования.
Какие требования к электросети?
Одна розетка 220 В, 50 Гц. Потребляемая мощность генератора — 100–500 Вт в зависимости от модели. Не требуются: сжатый воздух, водяное охлаждение, трёхфазная сеть, отдельный автомат. Обычный удлинитель 1,5 мм² — достаточно.

Ультразвуковая пайка пластика: ручной инструмент для сварки полимеров

Ремонт пластиковых корпусов, сварка полимерных лент и соединение термопластовых деталей — задачи, которые ежедневно решают автосервисы, ремонтные мастерские, небольшие производства и монтажные бригады. Термопаяльник не берёт полипропилен и полиэтилен, клей требует времени на отверждение и даёт непрочный шов на эластичных материалах. Ультразвуковой паяльник — инструмент, который сваривает большинство термопластов мгновенно и без расходных материалов.

Какие материалы поддаются ультразвуковой пайке

Ручной ультразвуковой паяльник работает со всеми распространёнными термопластами: полипропилен, полиэтилен высокой и низкой плотности, ABS-пластик, поливинилхлорид, нейлон, поликарбонат, полиуретан, оргстекло. Возможна сварка совместимых разнородных пластиков — например, ABS с поликарбонатом. Материалы с термореактивной структурой и силиконсодержащие пластики пайке не поддаются.

Где применяется ультразвуковой паяльник

  • Автосервис: ремонт бамперов, пластиковых элементов салона, креплений и решёток радиатора без замены детали.
  • Ремонтные мастерские: восстановление корпусов бытовой техники, электроинструмента, контейнеров и ящиков.
  • Производство: точечная сварка пластиковых узлов, врезка металлических втулок в пластик, фиксация компонентов.
  • Упаковка и такелаж: сварка полиуретановых и полиэфирных лент, строп, ремней.

Комплект поставки и запуск

В комплект входят: ультразвуковой генератор, ручной инструмент (паяльник) со встроенным преобразователем, сменные насадки-сонотроды. Паяльник подключается к генератору коаксиальным кабелем, генератор — к розетке 220 В. Запуск мгновенный: включил — и работаешь. Настройка под конкретный материал: амплитуда и частота, занимает 2–3 минуты по таблице в инструкции.

Как заказать ультразвуковой паяльник

Срок поставки — от 2 недель. Гарантия 12 месяцев на генератор и инструмент. Сменные насадки всегда в наличии. Для подбора модели под ваши задачи направьте описание материалов и типовых операций — подготовим коммерческое предложение с расчётом комплектации.

Нужна консультация по подбору оборудования?

Наши инженеры помогут подобрать оптимальное решение для ваших технологических задач. Получите бесплатную консультацию и расчет стоимости.

+7 (913) 081-00-00 Написать нам
